產品詳細資料：

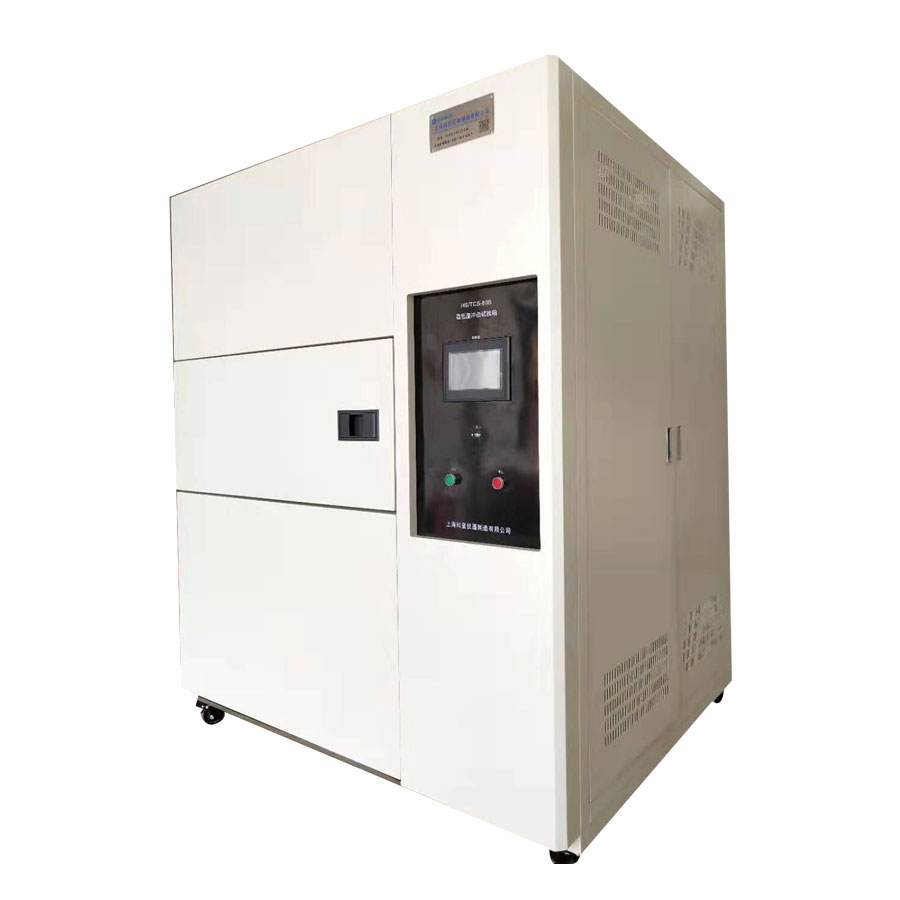

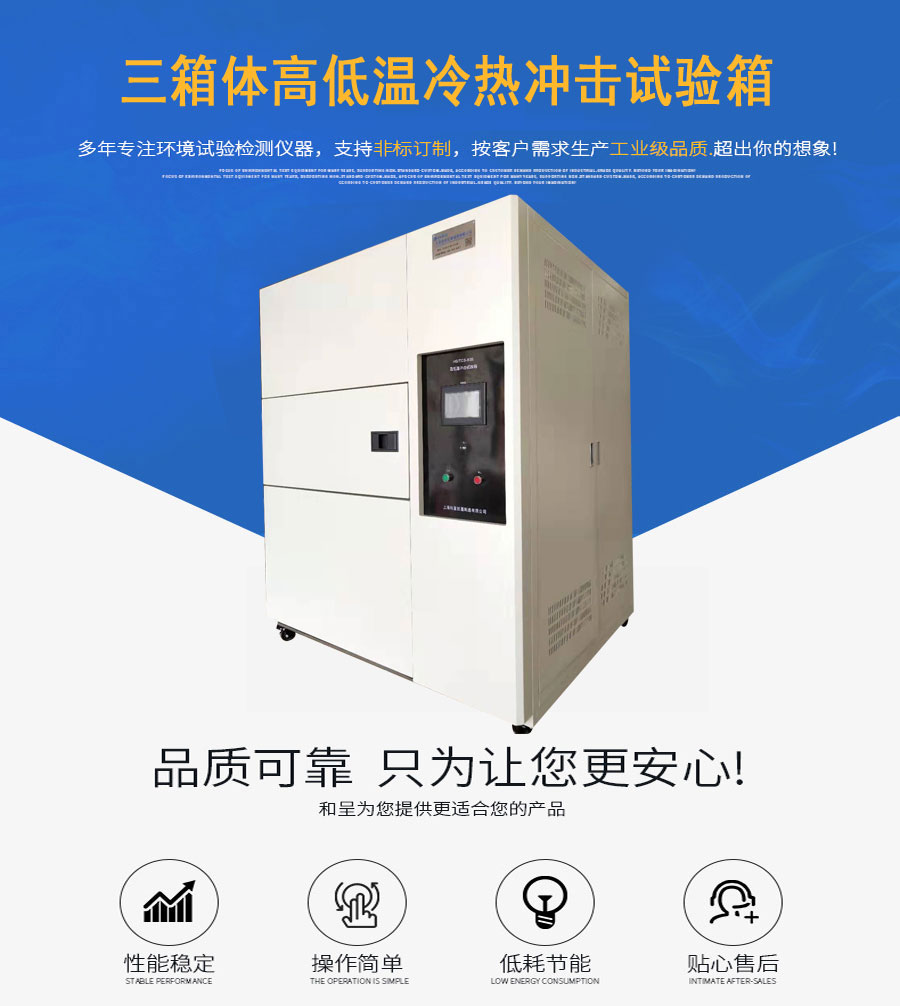

1. 型號及名稱:高低溫沖擊試驗箱（三廂）HS/TCS系列
2. 適用及限制說明
2.1試品限制
A) 易燃、爆炸、易揮發性物質試樣的試驗及儲存。
B) 腐蝕性物質試樣的試驗及儲存生物試樣的試驗或儲存。
C) 強電磁發射源試樣的試驗及儲存。
3. 容積和尺寸
3.1測試區容積:容積大小可以根據客戶要求定制
4. 性能
測試條件:設備擺放空間溫度23℃，設備空載時。
高低溫沖擊溫度:低溫：-10/-20℃/-40三個檔次，高溫160℃。
高溫箱預熱溫度范圍:常溫~ 200℃
低溫箱預冷溫度范圍:-45℃
溫度波動度:±0.5℃
溫度均勻度:3℃
溫度偏差:2℃
高溫箱升溫時間:常溫至200℃ 40分鐘。
低溫箱降溫時間:常溫至-45℃ 90分鐘。
溫度恢復時間:5分鐘 （到達設定值的時間。） 70℃ 到-10℃，以及-10℃到70℃，3分鐘內恢復。
參照試驗標準
1．GB/T 2423.1-2001 試驗A：低溫試驗方法；
2．GB/T 2423.2-2001 試驗B：高溫試驗方法；
3．GB/T2423.22-2002 試驗N: 溫度變化試驗方法
4. GJB/150.3-1986 高溫試驗
5. GJB/150.4-1986 低溫試驗
6. GJB/150.5-1986 溫度沖擊試驗
5. 結構及材料
外箱:冷軋鋼板酸洗后，高溫靜電噴塑，呈橘紋式威圖白。
內箱:SUS304不銹鋼板.
保溫層:硬質聚胺脂發泡及玻璃棉。
箱門:試驗箱單開門。

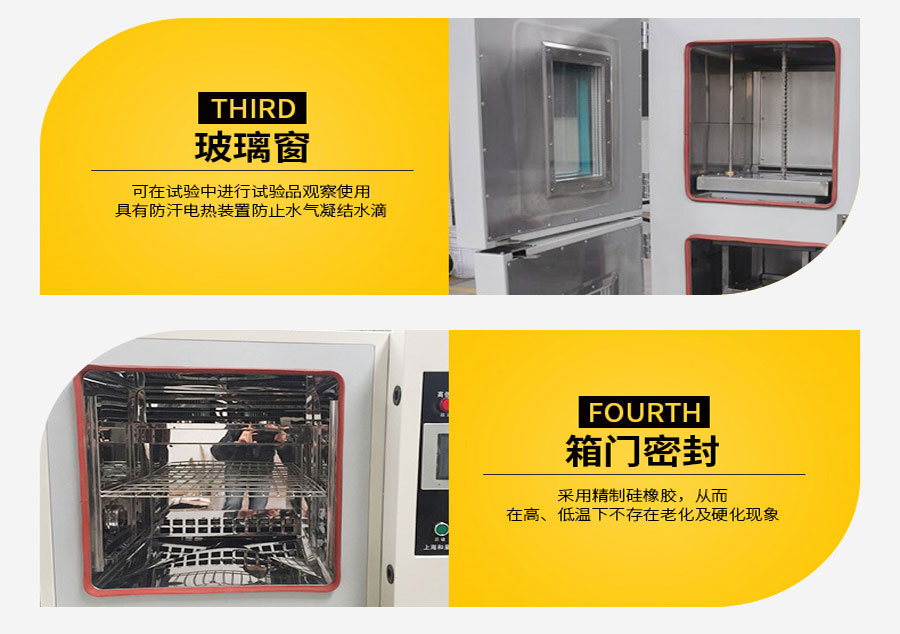

觀察:門上設有中空導熱除霜玻璃觀察窗及LED照明燈。
密封:優質發泡硅膠密封條。
切換閥門
A、分為高溫槽，低溫槽，測試槽。高低溫槽用做能量?jì)?，測試槽是用戶使用實驗區。
B、高低溫槽與測試槽間有閥門相隔，沖擊時自動打開相應閥門。
C、有獨立換氣閥門，在排氣（常溫恢復）時動作引入環境空氣。
6. 送風測溫系統
送風特點:由試驗箱從右向左水平送風
循環馬達:蘇恒靜音電機。
風輪 :多翼離心式循環風扇，耐高低溫鋁合金葉片。
傳感器:T型熱電偶傳感器 。
7. 冷凍系統
制冷方式:機械式壓縮，復疊制冷。
壓縮機:法國泰康全封閉制冷壓縮機，復疊制冷。
制冷劑:非氟HFC R404A+R23
冷凝器:風冷冷凝器，微光電機。
蒸發器:高效多段式鋁合金翅片蒸發器（翅片加厚型）
油分離器:艾默生
膨脹閥:丹佛斯熱力膨脹閥
電磁閥:卡斯特電磁閥
視液鏡:丹佛斯
系統特點
1、依不同工況自動切換制冷系統流量，恒定段切斷多余系統保持實現節能運行。
2、降溫控制：多級蒸發器組合,可獲得更均勻及高效的冷量交換效率及制冷輸出。
3、流量控制由各自匹配的熱力膨脹閥自動調整;
4、不同溫段沖擊：由多級蒸發器結構相應切斷,控制蒸發面積與制冷量膨脹閥匹配,使用制冷系統輸出合理減少加熱器中和的輸出量,達到恒定節能。
8. 加熱系統
加熱管:鰭片式鎳鉻合金電熱管，陶瓷支架固定安裝。
控制方式:由控制器輸出信號，通過SSR固態繼電器實現高精度無觸點開關控制。

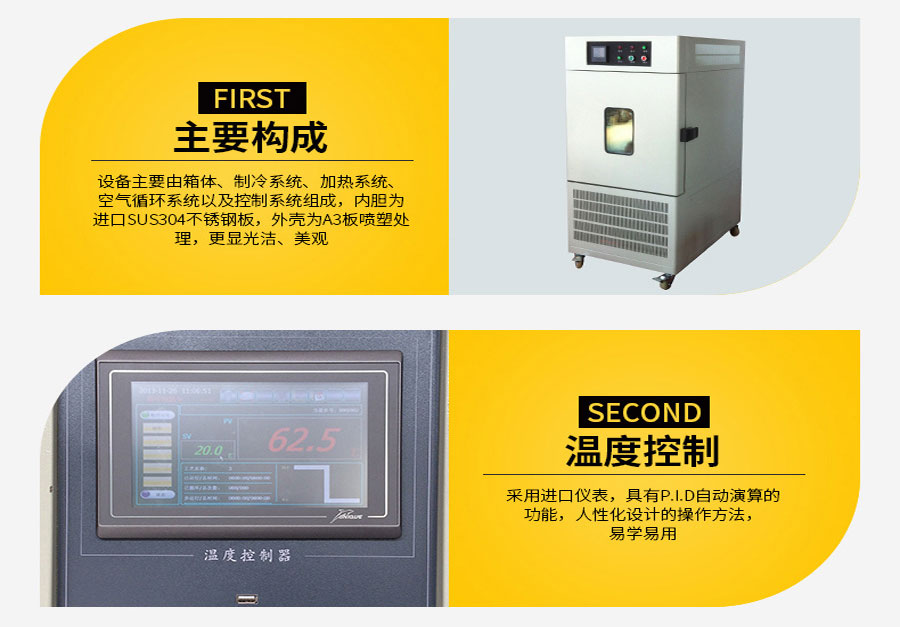

9. 控制器及控制電路---采用觸摸屏程序控制器
控制方式:高精度觸摸屏輸入方式。
顯示:7寸彩色液晶顯示屏
入力:3組輸入，支持PT100，熱電偶T，K，E等
精度:0.1高精度采樣
操作模式:程序運轉模式.
輸出方式:PID+SSR/SCR 自動正逆雙向同步輸出.
故障:具備故障報警輸出，人性化提示故障原因及排除方法
軟件功能:
1.溫度曲線:內置記錄程序，控制器記憶體可存儲24H運行300天.
可方便自動生成溫度曲線文件，并轉存為XLS表格;
2.外留USB口:可直接連接打印機，實現本地數據由線打印，
由USB口可用U盤輕松進行歷史曲線等數據導出。

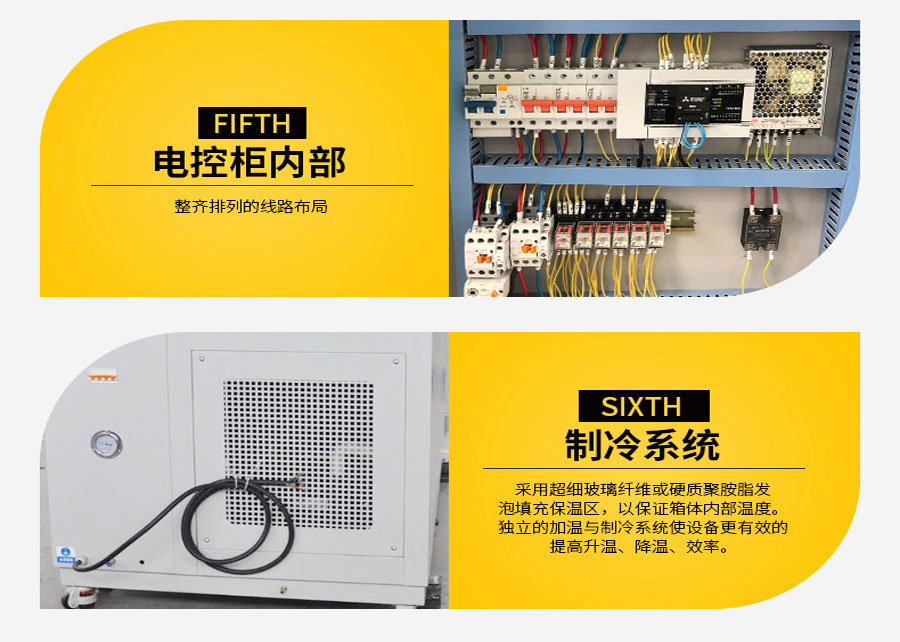

控制電路要元器件:控制線路主要零部件（指示燈，按鈕開關，繼電器，斷路器，交流接觸器等）均為施耐德品牌元件為主。固態繼電器采用固特品牌元件。
10. 保護功能
1.測試區雙重超溫保護
2.附有無熔絲保護開關
3.加熱器漏電保護開關
4.壓縮機過載過熱
5.壓縮機高低壓保護
6.系統過電流保護裝置
7.控制器自診定故障并顯示
11. 其它部件
11.1標配
1. 試品架2套
2.直徑50MM測試孔軟塞一套
3.操作說明書保養手冊
4. 箱體底部承重滑輪一套。
12. 使用條件
1.環境溫度: 5℃-20℃，且設備四周通風良好，無溫度堆積。
2.相對濕度: ≤85%RH;
3.大氣壓力：80kPa~106kPa
4.周?chē)鸁o(wú)強烈振動
5.電源電壓:
5.1 接電源380V AC(±10%),三相線+保護地線,接地電阻≤4Ω; 6.頻率: 50±0.5Hz
7.環境空氣質量要求：不含高濃度粉塵及易燃.易爆氣體或粉塵,附近沒有強電磁輻射源.
8.箱內不能放置含有易燃﹑易爆或會(huì )產生揮發﹑腐蝕性氣體的物品進行試驗或存儲
9．試品放置要求：試品總體積不大于箱內容積的2/5，箱內每層水平面放置面積不大于截面積的2/5。 否則可能?chē)乐赜绊懺囼炏湫阅芑虿荒苷９ぷ鳌?
13. 售后服務
1.上門提供設備的安裝及新機調試，培訓工作。
2.整機保修期: 一年.
3.完整的維修服務團隊,提供迅速及專業的維修服務。(維修2小時內回復，24小時派出服務人員。)
14. 設備執行及驗收標準
依相關國標指示的方法，參照雙方確認的技術協議進行驗收。
